概述

　　GGD型交流低壓配電柜用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換，分配與控制之用。

　　GGD型交流低壓配電柜是根據能源主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜，產品具有分段能力高，動熱穩定性好，電氣方案靈活，組合方便，系列性，實用性強，結構新穎，防護等級高。可作為低壓成套開關設備的更新換代產品使用。

　　GGD型交流低壓配電柜符合EC439《低壓成套開關和控制設備》、GB7251《低壓成套開關設備》等標準。

型號含義

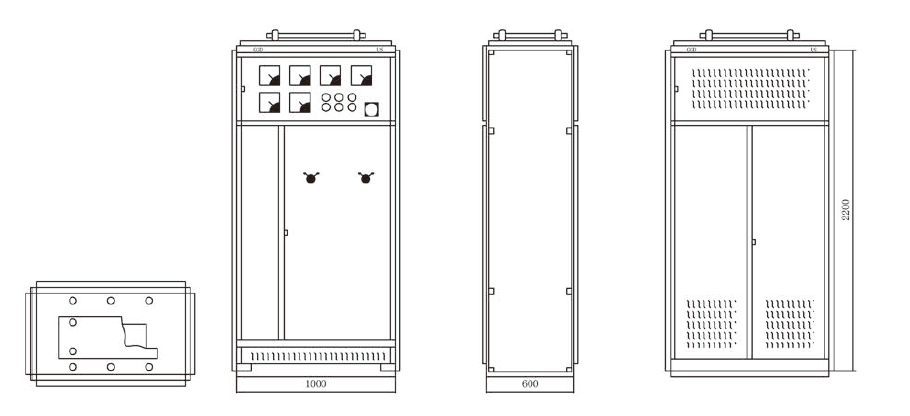

外表示意圖

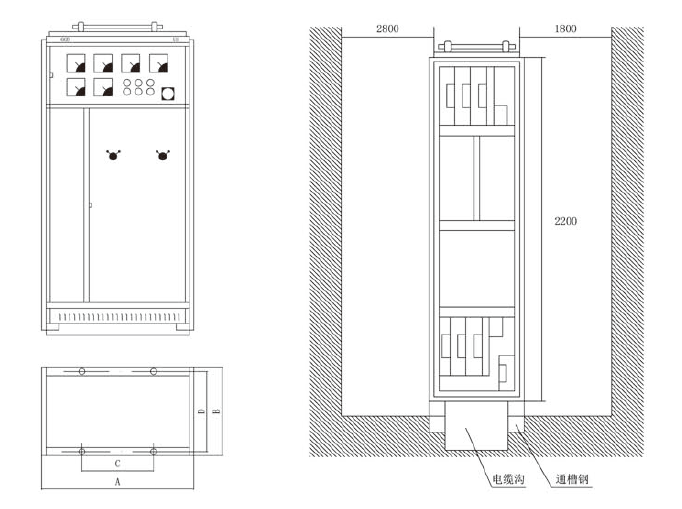

安裝示意圖

訂貨須知

　　用戶訂貨時應提供如下資料：

　　1、產品的全型號（包括主電路方案號和輔助電路方

　　2、主電路系統組合順序圖；

　　3、輔助電路電氣原理圖；案號)；

　　4、柜內元器件清單；

　　5、其他與產品正常使用條件不符的特殊要求。
