概述

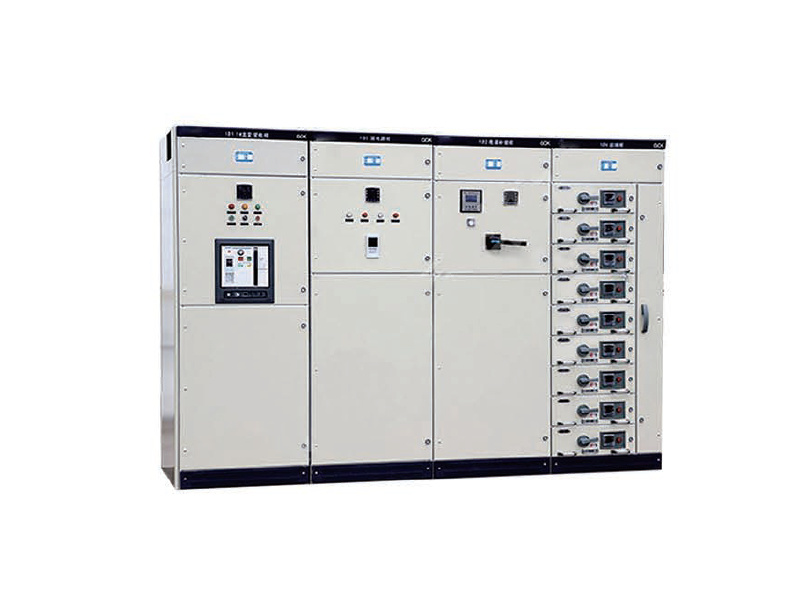

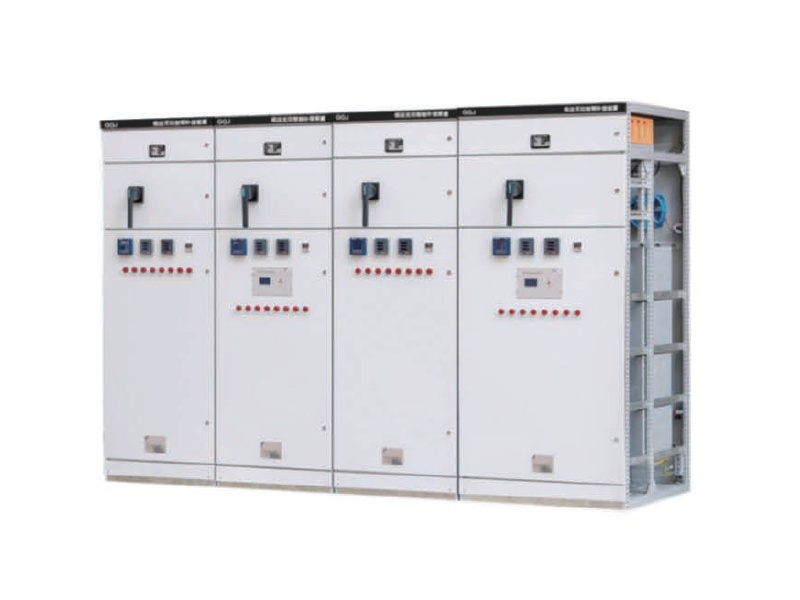

　　GCK低壓抽出式開關柜由動力配電中心（PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流50Hz,最大工作電壓至660V最大工作電流至3150A的配電系統中，作為動力配電，發電機控制及照明等配電設備的電能轉換、分配控制之用。

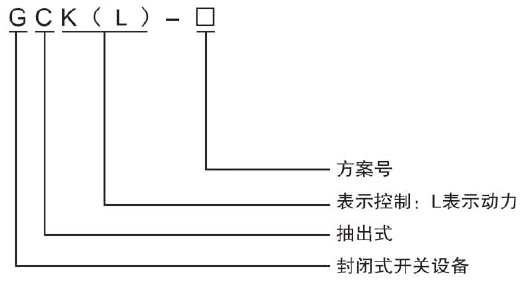

符號含義

使用環境

　　1、海拔高度不超過2000mm。

　　2、周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度不低于-50℃。

　　3、大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%。

　　4、沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。

　　5、與垂直傾斜不超過5度。

　　6、本產品適合以下溫度運輸儲存；-25℃-+55C,在短時間內（不超過24h)不超過+70C。

　　7、如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。

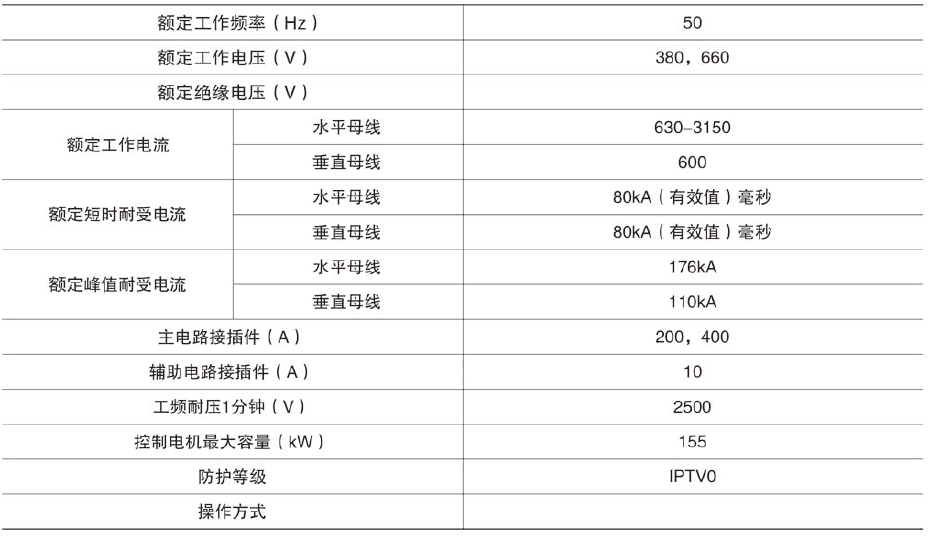

開關柜的主要參數

訂貨須知

　　用戶訂貨時應提供下列資料

　　1、一次回路方案編號、設備型號、容量及單線系統圖。

　　2、二次回路原理圖如用戶未提要求，制造廠按標準提供。

　　3、開關柜排列圖和配電室平面布置圖。

　　4、主母線規格未提供要求時制造廠按標準提供。

　　5、開關柜的表面顏色（制造廠家標準顏色為淺豆色）6、若用戶有其他要求可與我廠協商解決。
