概述

　　PZ30系列終端配電箱是一種安裝終端電器的裝置，適用于額定電壓220V或380V,負載總電流量不大于100A的單相三線或三相五線的末端電路中，作為對用電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置。它的主要特點是采用電器尺寸模數化、安裝軌道化、外形藝術化、使用安全化，在國內外已被廣泛應用。

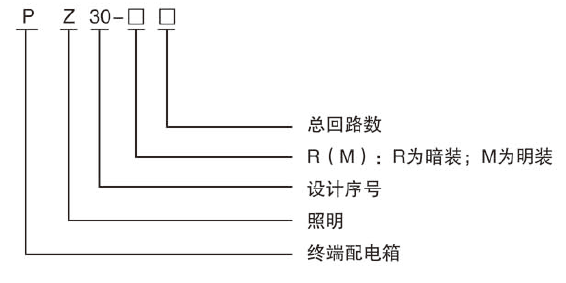

型號含義

使用環境

　　·海拔高度不超過2000m;

　　·周圍空氣溫度不超過40℃。不低于-25C;

　　·+20C時空氣相對溫度月平均不大于90%：

　　·無劇烈振動和沖擊的場所；

　　·無爆炸危險場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。

結構特點

　　PZ30照明配電箱采用1.0m厚優質鋼板。外殼經高壓靜電噴涂處理。配以塑料透明面蓋，外形美觀大方、殼體上下側均沖有敲落孔，用戶進出線方便。

　　·橫塊化結構的工廠標準組合系統；

　　·各款箱體設計新穎美觀、集標準化、系列化于一身；

　　·照明箱單相三相可以通用；單極、多極、漏電可任意組合；

　　·額定電流≤100A,外殼防護等級達到IP3X;

　　·超薄型結構適用于輕質結構墻的暗裝及墻面懸掛安裝；

　　·安全可靠的單相、三相梳狀母排連接.更有母排絕緣保護套使之安全性能更高，熱穩定性更好。

產品優勢

　　采用元件尺寸模數化、安裝軌道化、外形藝術化、使用安全化，結構設計緊湊合理，布線整齊大方，維護方便；回路可根據設計需要加裝安科瑞一次計量儀表，測量電能及其他電參量；外形美觀、尺寸小巧、便于安裝。PZ30箱針對非電氣專業人員操作，安全性能高。

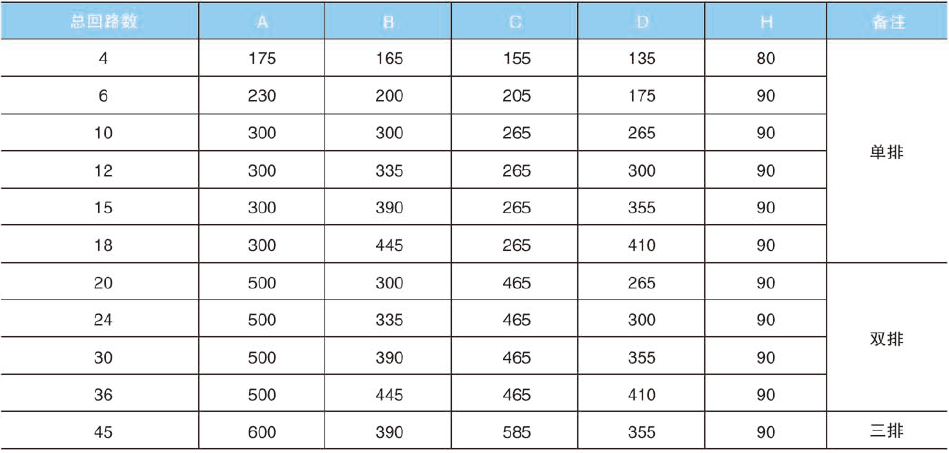

外形安裝尺寸
