概述

　　本產品是吸收國外先進技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。YB?25-120.4組合式箱式變電站（美式），適用于10KV環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。

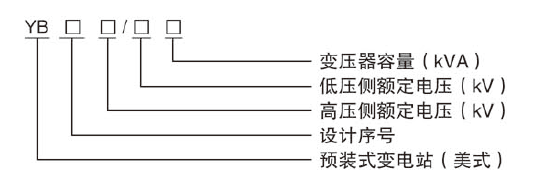

型號含義

使用環境

　　●海拔高度不超過1000m；

　　●環境溫度：-35℃~+40℃；

　　●相對濕度：日平均值不大于95%，月平均值不大于90%；

　　●安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°

功能特點

　　●全絕緣、全密封、免少維護、可靠保證人身安全；

　　●結構緊湊、體積僅為同容量歐變的13-1/5，高度低；

　　●可采用分箱式結構，避免變壓器油箱內油的污染；

　　●高壓衡采用雙熔絲全范圍保護，大大降低成本：

　　●即可用環網，也可用于終端，電纜頭可在200A負荷電流時緊急插拔：

　　●箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能；

　　●低壓奧加裝電子缺相保護器，當系統內出現不正常電壓時，可快速分斷主進開關；

　　●高壓刻油浸式負荷開關或SF6負荷開關，可電動升級，為實現配網自動化打下基礎；

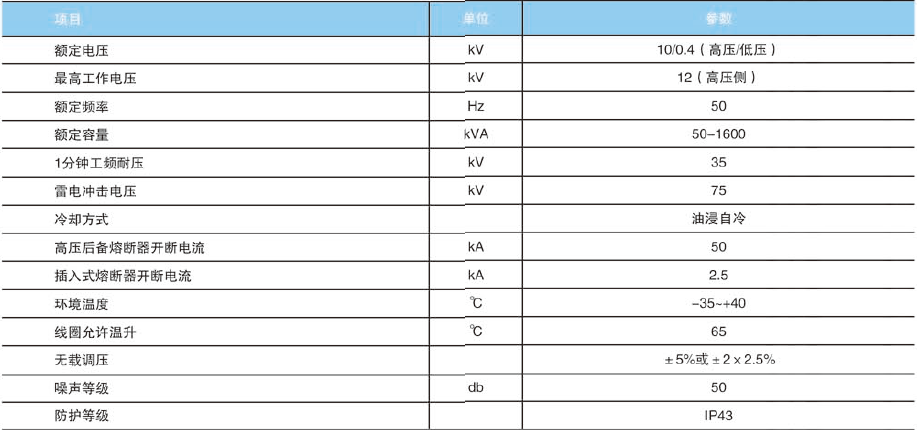

技術參數

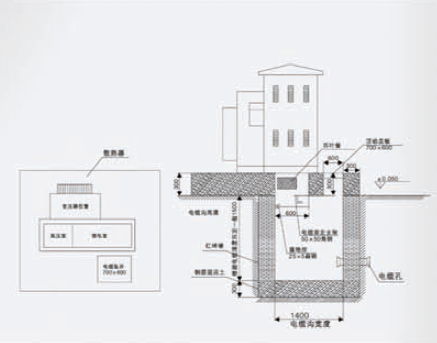

變電站電纜進出線土建圖

　　技術要求：

　　有關尺寸參見組合變實際尺寸；

　　混凝土臺基應表面平整，組合變電站采用壓板固定的方式固定在臺基上；

　　接地排和電纜固定支架的型式可根據實際情況而定；

　　電纜固定架和接地排應預埋；

　　進出線電纜孔的位置根據具體情況而定；

　　組合變安裝后開關正面必須有不小于1.5的空隙，以利操作；

　　接地網可用12鍍鋅圓鋼或40×4鍍鋅扁銅制作，接地電阻應符合電力部門要求。
