概述

　　ATS雙電源配電箱適用于發電廠及工礦企業，交流電壓500V及以下的三相三線、三相四線、三相五線控制系統，作動力照明配電之用。ATS雙電源配電箱系戶內裝置，靠墻安裝，屏前檢修。

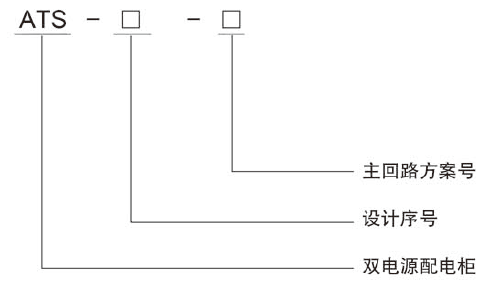

型號含義

使用環境

　　環境溫度：-50℃+40°℃，且24H內的平均溫度不超過+36℃。

　　海拔高度：不超過2500m。

　　相對濕度：在周圍空氣濕度為+40℃時不超過50%；在較低濕度下可以有較高的相對濕度（如：+20℃時為90%），考慮到溫度的變化允許產生適度的凝霜。

　　設備安裝時與垂直面的傾斜度應不超過5°，設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。

　　注：如果上述條件不能滿足時用戶有特殊要求時可與本公司協商解決。

主要參數

產品結構

　　落地式雙電源配電柜是戶內靠墻安裝，單面前開門的配電裝置。其甚本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露，便于檢修維護李解電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。

訂貨須知

　　1.主電路方案編號、用途、單線系統圖、排列圖和配電室平面布置圖等。

　　2.輔助回路接線原理圖、端子排列圖。

　　3.開關設備內的電器元件的型號、規格、數量。

　　4.開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求。

　　5.如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數。

　　6.需要附件、備件時，應提出種類和數量。

　　7.開關設備使用在特殊環境條件，其他特殊要求應在訂貨時詳細說明。
