概述

　　本系列低壓抽出式開關柜是一種用于標準模件由工廠組裝(FBA)的組合式柜型，技術已達到國際先進水平。

　　本系列低壓抽出式開關適用于發電廠、變電站、石油化工、冶金軋鋼、交通、輕工紡織廠礦企業和住宅小區、高層建筑物等場所，作為交流50-60Hz、額定工作電壓交流660V及以下的電力系統的配備設備的電能轉換、分配及控制作用。

　　本裝置符合GBT7251.1《低壓成套開關設備》及JBT9961《低壓抽出式成套開關設備》國家專業標準，并符合1EC439-1、VDE0660第五部分等國際專業標準。

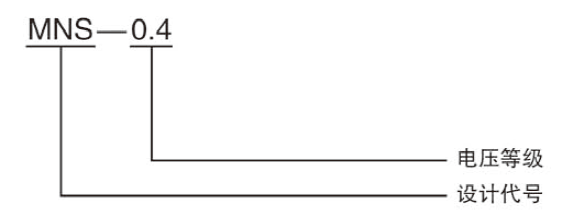

符號含義

使用環境

　　1、周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。

　　2、大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低位溫度時允許有較高的相對濕度。例如+20℃時為90%，但考慮到溫度變化，有可能偶然產生凝露。

　　3、海拔高度不超過2000m。

　　4、本裝置適用于以下溫度的運輸和儲存過程，-25℃至+55℃的范圍之間，在短時間內（不超過24h)可達+70℃。在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在以上條件下應能正常工作。

　　5、如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

　　6、當本裝置用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

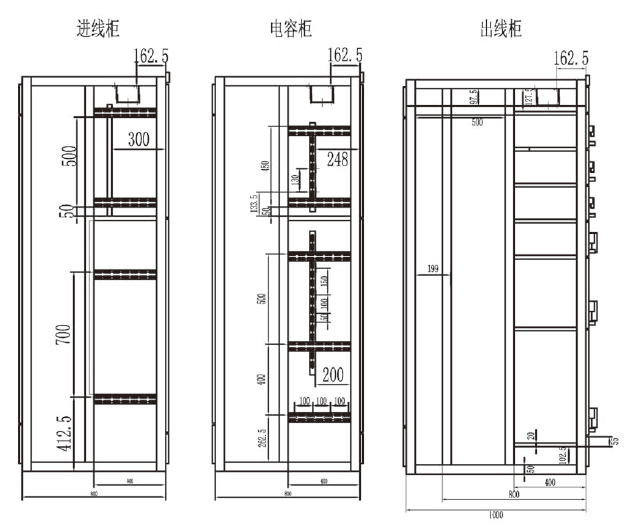

柜體結構

訂貨須知

　　用戶提供下列資料：

　　1、主電路方案及單線系統圖；并填寫訂貨規范書；

　　2、原理圖或原理接線圖；

　　3、每柜的所裝電器設備的詳細規格及數量；

　　4、開關柜的排列及組合圖，平面布置圖。
