概述

　　GCS低壓抽出式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V、400V、660V額定電流為4000A及以下的發、供電產品。符合標準：IEC439-1《低壓成套開關設備和控制設備》、GB/T7251.1《低壓成套開關設備》、ZBC36001《低壓抽出式成套開關設備》。

型號含義

產品特點

　　1、提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給插件、電纜頭、間隔板帶來的附加溫升。

　　2、功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。

　　3、母線平置式排列時裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。

　　4、MCC柜單柜的回路數量多達22回路，充分考慮大單機容量發電、石化系統等行業自動化電動門（機）群的需要。

　　5、裝置于外部電纜的連接在帶電纜隔室中完成，電纜可以上下進出。零序電流互感器置于電纜隔室內，使安裝維修方便。

　　6、同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

　　7、抽屜單元有足夠數量的二次插件(1單元及以上為32對，12單元為20對)可滿足計算機接口和自控回路對接點數量的要求。

功能單元

　　1、抽屜層高的模數為160mm。分為1/2單元、1單元、3/2單元、2單元五個尺寸系列。

　　2、抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜采用多功能后板。

　　3、每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板。

　　4、抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

　　5、1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。

　　6、單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式結構ZJ-1型轉接件。

　　7、抽屜單元設有機械聯鎖裝置。

主結構

　　1、主構架采用8MF型鋼，型鋼的二側面分別有模數為20mm和100mm和09.2mm的安裝孔，內部安裝靈活方便。

　　2、主構架裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。

　　3、裝置的各功能室相互隔離。其隔室主要分為功能單元室、母線室、電纜室，各室功能相對獨立。

　　4、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。

　　5、電纜隔室的設計使電纜上下出線均十分方便。

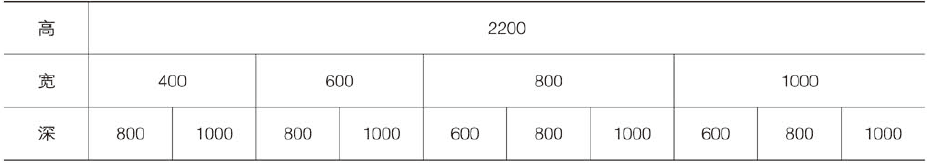

　　裝置通用柜體的尺寸系列（見下表）：

訂貨須知

　　1、產品的全型號包括主電路方案號和輔助電路方案號；

　　2、主電路系統組合順序圖；

　　3、輔助電路電氣原理圖；

　　4、柜內元器件清單；

　　5、電路中電壓、電流、時間等正定參數；

　　6、與產品正常使用不符的其他特殊要求。
